voilà les symptômes d'une game gear v1 que j'ai   et ce n'est pas la première !
le son ne fonctionne plus en premier, la plupart du temps c'est ça !
puis vient après la luminosité, et ensuite l'alimentation de la console qui est attaquée
mais là on lui fait la totale    on répare tout !
après à vous de vous arrêter juste là où ça vous intéresse ^^

le kits complets de réparation pour Game Gear sont arrivés chez Darius !

pour quelques euros votre console reprendra vie ! cliquez ici

alors les symptômes sont :

- Problème de contraste/besoin d'incliner fortement la console pour voir l'image

- Problème de console qui s'allume quelques secondes puis s'éteint

- Problème de son, faible ou absent



moi j'ai démonté mon lecteur de DVD HS et dessus j'ai presque tous les bons condo µf mais en voltage différent est ce grave ?



j'ai demandé ^^

je me suis permise de vous citer IO, TATOUILLE et Darius

io a écrit:

Tu peux mettre un voltage supérieur sans problème, mais pas inférieur.
Mais ne vas pas jusqu'à mettre du 200 V à la place d'un 10 V
Par exemple si tu mets un 25 ou 50 V à la place d'un 16 V ça ira.

Tatouille a écrit:

Tant que la capacité est la même, ça fonctionnera bien. Par contre, au niveau encombrement, plus un condo est prévu pour une tension nominale élevée, plus il est gros, donc des 50V risquent d'être serrés pour remplacer des 5V (mais la technologie ayant évolué, les 50V d'aujourd'hui sont peut-être à peine plus gros que les 5V de l'époque.

Tatouille a écrit:

Il faudra les mettre en parallèle pour additionner leur capacité
Donc effectivement c'est les deux bornes + ensemble et les deux bornes - ensembles.

Ensuite, ben tu soudes les deux bornes + là où se trouvait le + de l'ancien condo, et le - pareil.

NOTA : en série, le résultat obtenu est calculé différemment, on obtient l'inverse de la capacité en additionnant les inverses des deux capacités (c'est donc le contraire des résistances, pour lesquelles on additionne leur résistance en les mettant en série, et on additionne leurs inverses en les mettant en parallèle pour obtenir l'inverse de la résistance totale).

darius a écrit:

oui , microfarads pour les condensateur chimique
c'est leur "valeur capacitive" ça mesure leur "capacité" a stocker le courant

tout comme les ohms , kilohms , megohms pour les résistances
c'est leur "valeur résistive"

µF  : microfarads = "capacité" à stocker le courant
V   : voltage

en résumé le µF doit être exact et le voltage peut varier mais de peu !

du coup je me lance !

je vais essayer d’être précise je vous ferai voir :

avant le changement des composants
pendant enlèvement des composants
après changement des composants

alors ATTENTION je pars sur des composants déjà utilisés alors les pattes des composants sont courtes
et oui déjà coupées en usine à vous de vous débrouiller comme ça, faites des rallonges normalement ça rentre


bon à savoir voici le côté - du composant ne vous trompez pas sur la carte mère
le + et le - sont marqués
voilà le côté négatif du condo on ne peut pas se tromper à moins de faire ça la nuit les yeux fermés dans un manège à sensation forte


alors on démonte la game gear il nous faut :

- un cruciforme
- un embout GAMEBITS
voir le Darius pour ce dernier
ici : https://saturn.forumgaming.fr/f3-la-petite-boutique-de-darius

=====================================================================






 voici la liste des composants :


son:

100uf   / 6.3v   = x 3
47uf     /    4v   = x 2


carte mère + luminosité :

100uf    / 6.3v   = x 2
68uf      / 6.3v   = x 1
33uf      / 6.3v   = x 1
22uf      / 6.3v   = x 1
10uf      / 6.3v   = x 3
4.7uf     /  35v   = x 1
0.47uf   /  50v   = x 2


carte fille alim :


820uf    / 6,3v   = x1
100uf    / 25v = x1
22uf      / 35v = x1



mise a jour le 13/05/14 a 08h15




=====================================================================



ATTENTION: pour ceux qui ont une carte avec une seule puce à droite de la carte mère, il leur faudra un condo 10µF de plus.

comme j'ai dit au début pour ceux qui n'ont pas suivi, vous avais deux versions de gamegear !
on fait ici celle avec le cercle rouge a droite !

en haut la v2 en bas la v1


=======================================================================



alors c'est parti on la tourne et la paff ! on la démonte


la voilà ouverte en deux
faites gaffe c'est limite les fils, on débranche le tout  (3 prises ) ensuite on dévisse les 4 vis de la plaque chromé
et hop ! on la vire, il y a dessous des vis à enlever


on arrache ce plastique collé: allez y franco !


on dévisse et démonte la carte son et alim

côté son
2 vis ici


côté alim pile
2 vis ici


voila les fautives "qu'on leurs coupe la tête" dit la reine elle n'a pas tout a fait tort !


eh oui, les composants ont de toutes petites pattes qui ne traverse pas le PCB, ils ont juste une grosse tête ^^
du coup à l'aide d'une pince je les enlève .... oui je les arrache
on peut voir aussi l'oxydation ou je ne sais quoi sur les soudures des composants voisins


il est possible qu'il reste ceci, les pattes internes du composant oui c'est sanguinolent ou (électronicgnolent) comme vous voulez ^^
on voit bien maintenant les dégâts des composants, et regardez les soudures aux alentours
elles ont été rongés par le liquide des composants !
pour les racines des composants on les arrache allez y doucement quand même ^^


une fois enlevé tous les composants pensez à gratter et enlever l'acide, les coulures
parce qu'il vous sera impossible de souder avec ce liquide sec dessus (note du correcteur: c'est bien trouvé ça, ça révolutionne la physique ) ( pour le correcteur " un liquide qui a séché " ) voila ^^
par ce que au contacte du fer à souder ça se transformera en une sorte de matière noire
et là la galère pour souder !
je vous le dis parce que c'est ce que j'ai fait, j'ai voulu souder de suite et là ça été la cata alors enlevez un maximum de cette
matière sèche, pour souder tranquille ensuite
n’ayez pas peur de gratter, moi j'ai gratté avec la pointe d'un cutter jusqu’à voir la soudure dessous
et nettoyez aussi les alentours des futures soudures


voilà une fois nettoyé j'ai mis de l’étain sur chaque futur soudure

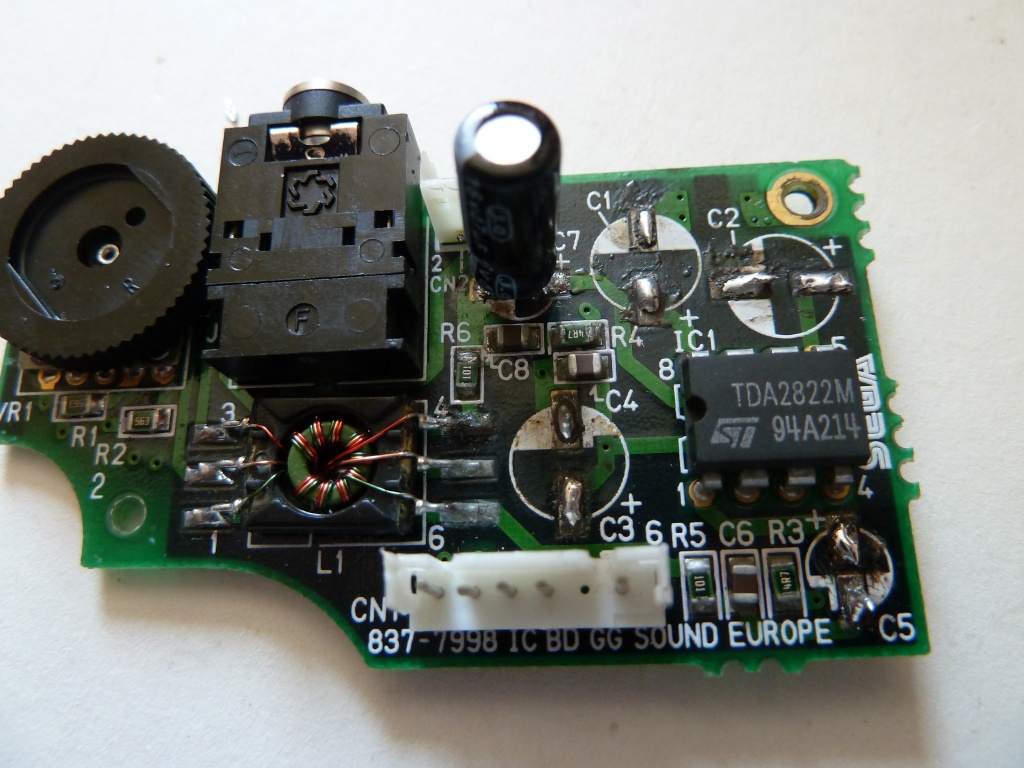

maintenant on va souder ^^ ici un 47µF


ici aussi un 47µF


on passe ensuite au 100µF
je l'ai plié pour vous faire voir les soudures

le deuxièmes 100µF

et enfin le troisième 100µF


pour le son c'est fini !!! J'ai essayé et c'est tout bon ^^
ça me fait bizarre la game gear avec du son depuis tant d’années sans !!!

j'ai plié les composants pour que ça rentre et ça à dessouder un condo une patte ^^
mais je suis arrivé à les faire tous entrer sans mettre de rallonge
une fois qu'ils ont pris place j'ai ressoudé la patte c'est tout ^^





======================================================================================




suite et fin je m'attaque à ça : jour nuit , jour nuit , jour nuit ...
contraste et alim quand j'allume ma console elle a tendance a s’éteindre aussitôt !
obligée de l’éteindre et la rallumer pour démarrer correctement la console !
et l'image c'est la cata, obligée de l'incliner pour y voir quelque chose

pour remédier à tout ça suivez le tuto ^^

alors on commence côté carte mère à droite


alors on vire ces deux là et on met du 10µF
là on ne peut pas se tromper le composant indique le + et le -
au pire c'est écrit sur la carte mère une fois le composant enlevé
là on n'est pas obligé de les arracher on peut les dessouder de chaque côté !
puis à l'aide de pince on tire le composant


on obtient ceci
attention à ne rien mettre sur le rond couleur or ça gênerait la fermeture de la console


on passe à gauche de la carte mère game gear
voila les composants à changer




c'est parti ici on change un 100µF
on fait comme pour le son si ça a couler on nettoie, et on remet de l’étain.

et voila ! désolée de le répéter mais ne pas se tromper le composant indique le + et le -


on passe au deuxième 100µF


là un 22µF


à côté un 4.7µF


ici un 10µF


ensuite 2x 0.47µF


ici on place un 33µF


et le dernier un 68µF
mettez comme moi j'ai pas de 68µF , j'ai ponté deux condos ce qui me donne la bonne valeur (voir les explication au début)
et comme je n'ai pas la place de mettre ici deux condos je les ai rallongés comme expliqué plus haut avec du fil et les ai dérivés ailleurs
attention à ne rien mettre sur les ronds couleur or ça gênerait la fermeture de la console



placez les où vous avez de la place ^^
isolez les composants ! du moins les soudures


on peut faire aussi les composants côté " bouton power " là aussi vous risquez par la suite d'avoir des problèmes donc à faire aussi !

là je vous montrerais pas, je ne les ai pas encore changé, mais voilà le tableau !!!

vous pouvez voir sur la carte files, les polarités + et - donc vous ne pouvez pas vous tromper !


( rectification faite ) sur l'ancien plans le condo du haut a était inverser avec celui du bas !

la sur cette image c'est tous bon  !




il y a deux versions de carte mère game gear mais ça reste la même chose

comme vous avez pu le voir c'est assez facile quand même, je m’attendais à plus difficile
mais non, le plus dur et de se lancer par ce que l'on se dit
"c'est titanesque ça ! Je le ferai quand j'aurais le temps" ^^
mais une fois démonté et arraché les composants et nettoyé, on a fait 90% du boulot ^^
et vous retrouverez le son et l'image de votre game gear comme au premier jour

j'ai passé plus de temps a faire ce tuto qu'à réparer ma game gear ^^

si il y a des erreurs vous me le dites merci ^^

partie son corrigée.
mais punaise que c'est long.

pense dans ta langue maternelle, ça peut t'aider pour limiter les fautes et essaie de corriger la suite comme une grande.

c'est a dire tu a commencer de tout en haut jusqu'au son ?
et ta virer toutes les fautes ? c'est ça ?

J-E si je voyer les fautes j'en ferais pas ^^

mais la je vient d'en voir au début alors je vais corriger ^^ merci J-E

super les photos !! ca va aider pas mal de gens !

merci cmottard je vais essayer de simplifier encore plus !

T'aurais pas un peu sur-dimmensionné deux condensateurs ?

Les deux 0,47µF de la carte mère côté gauche, tu les as remplacé par des 4,7µF...

Donc t'as multiplié par 10 la capacité originale. Selon l'usage de ces condos, ça pourrait te jouer des tours sur le long terme.

- S'ils ne servent que de réserve de courant pour alimenter un composant dont les appels de courant au changement des niveaux logiques ne peuvent pas être fournis par le circuit d'alim, il ne devrait pas y avoir de souci.

- Par contre, si leur rôle est plus analogique (genre ils servent à générer un filtre), le changement de valeur va changer la fréquence de coupure du filtre...

A voir sur le long terme, mais si j'étais toi, je tâcherais de les remplacer de nouveau, histoire de ne pas prendre de risques.

Quand je disais (cf. la citation que tu as mis) qu'on peut sur-dimmensionner sans problème, c'est uniquement valable en tension. Pour la valeur capacitive, il y a du calcul derrière afin d'en être sûr.

ça c'est un sacré tuto! bravo et merci pitit pod pour le travail que tu as fait et le mal que tu t'es donné.

ps; incroyable la qualité de tes photos!

@ tatouille : Les deux 0,47µF de la carte mère côté gauche, tu les as remplacé par des 4,7µF...Donc t'as multiplié par 10 la capacité originale.

oui j'avais pas plus petit


@ le slug : merci mon slug ^^
je peux encore épurer et simplifier , je trouve tout ça
encore compliquer quand on regarde comme ça !

mais non c'est tres bien comme ça rassures toi mon podus.

il tombe a pic ton tuto j'en ai deux a refaire en se moment..
:-)

correction finie.
je te laisse le soin de remplacer uF par µF (chez moi la touche à côté du "ù").

astuce: pour savoir si tu dois mettre l'infinitif ou le participe passé d'un verbe du premier groupe (ceux en "er") remplace-les par un verbe du 2ème groupe (de mon temps on employait "finir"ou "endormir").

j'ai réparer/réparé la game gear => j'ai endormi la game gear donc réparé : participe passé.

Je viens de changer tout les condo.

Résultat : j'ai une image dégueulasse (floue) avec des sortes de grosse barre horizontale qui descendent.


Edit : Bon le problème des lignes est réglé... Elles ont disparue dés que j'ai joué avec des piles et non pas avec le transfo.

Par contre l'image est plutôt fâde et un peu floue. Mes souvenirs ne sont peut être plus bon mais je me rappelais de quelques chose de plus net.

Je me trompe ?



Ps : merci pour le tuto ^^

a c'est sur que cela na rien a voir avec ce que l'ont fabrique aujourd’hui ^^
fade et flou oui c'est la game gear c'est comme ça qu'ont la voie maintenant
le flou c'est la rémanence ^^
mais bon moi j'y joue depuis toujours et encore aujourd’hui !
mais bon la personne qui passe d'une psp ou autre portable next-gen a la petite sega
ben ça pique les yeux ^^ c'est sur !

j'ai dit psp par ce que dessus j'ai tout les émulateurs sega et nintendo etc...
et pis je verrais bien un logo sega a la place de sony

Salut donc apres test pour la partie son C5 et le C7 suffit.
par contre j'ai un petit siflement normal?
en se qui concerne le contraste j'ai juste changer le 68u et sa a résolu le probleme.

Bon tuto avec de bonnes photos, mais bon t'aurai pu prendre des condos neuf.
J'en ai eut pour 3€ chez mon shop le plus proche il y a pas loin d'un an, dejà que la durée de vie des condos est limité...

NeoGiSone a écrit:

Salut donc apres test pour la partie son C5 et le C7 suffit.
par contre j'ai un petit siflement normal?
en se qui concerne le contraste j'ai juste changer le 68u et sa a résolu le probleme.

Effectivement ça suffit pour aujourd'hui, d'ici 2 ou 3 ans c'est pas gagné, autant tout faire d'un coups

oui NeoGiSone ma game gear aussi très légèrement met tu n’étend plus rien quand le jeux et parti ^^ c'est normal meme ma psp le fait quand sa luminosité est au plus bas .

@ squallrs : oui j'aurais du prendre des condos neuf met j'avais ça sous la main
donc bon j'ai recycler mon lecteur de dvd ^^

oui faut tout changer pourquoi s’embêter on la met a neuf complétement !
de toute façon une fois ouverte hein temps qu'a faire !

puis meme si tu le voie pas tu a certain condo qui on couler et continue a tuer ta console doucement surement change tout au prix ou ça coute te prend pas la tête !

T'as plus qu'a nous faire la liste des condo qu'on a besoin pour le son, pour l'alim et pour le contraste

oui tu a raison je vais mettre ça en place ^^

Quand je pense au nombre de gens qui ont dû jeter des Game Gear à la poubelle... Alors qu'il y a juste 16 condensateurs à changer.

Grâce à un ami qui s'y connaît mieux que moi niveau électronique et soudure, on a remis d'aplomb 4 Game Gear

J'ai 3 Game Gear HS chez moi qui attendent depuis un bon moment.

Le problème c'est que les soudures et moi ça fait 2. Mais bon je trouverais bien quelqu'un pour me le faire.

Le plus gros problème en fait, c'est les composants. Ca ne coûte pas grand chose mais en général il y a 20€ de frais de ports. J'ai regardé sur ebay, il y a des pack de condos de otakus store : 12.50€ le kit (forcément venant de leur part).

Est-ce que vous savez comment s'en procurer à moindre coût ?

C'est dommage que je passe pas par Nancy quand je retourne en Franche-Comté car comme j'ai souvent ma caisse à outils et donc mon fer à souder, je t'aurai fait ça car si je
trouve ces fameux condos je vais peut-être tenter le coup.

Fandragonball a écrit:

J'ai 3 Game Gear HS chez moi qui attendent depuis un bon moment.

Le problème c'est que les soudures et moi ça fait 2. Mais bon je trouverais bien quelqu'un pour me le faire.

Le plus gros problème en fait, c'est les composants. Ca ne coûte pas grand chose mais en général il y a 20€ de frais de ports. J'ai regardé sur ebay, il y a des pack de condos de otakus store : 12.50€ le kit (forcément venant de leur part).

Est-ce que vous savez comment s'en procurer à moindre coût ?

tu peux trouver sur le net des magasins qui vende du matériel "électronique"

et la pour une poignet de "dollars " a toi la réparation de ta game gear !

un exemple parmi temps d'autre : ici

EDIT: alors je vient de mettre en ligne les composant donc ont a besoin pour la réparation !

il y a plus qu'a choisir sur ce site ou un autre peux importe ! ^^

Litch76 a écrit:

T'as plus qu'a nous faire la liste des condo qu'on a besoin pour le son, pour l'alim et pour le contraste

c'est fait ^^

pod a écrit:

Litch76 a écrit:

T'as plus qu'a nous faire la liste des condo qu'on a besoin pour le son, pour l'alim et pour le contraste

c'est fait ^^

Il est bien ton site, 6€ de frais de ports. D'habitude c'est dans les 20€.

Par contre, je comprends pas du tout comment on recherche les composants sur ce site, si ça ne t'embête pas, est-ce que tu pourrais mettre les liens des composants ?

Salut,

Le son qui à l'air faiblard sur GameGear, les condos sont à changer svp ?

oui toute la première parti !

j'ai séparé le "son" au début puis "voltage et contraste" !

juste a changer les compos coter prise casque si je dit pas de bêtise ^^

Merci pod, je me doutais un peu que cela commence ainsi le son qui s'affaiblit et
ensuite plus rien dans certains cas.

oui, son et après image et tu a une brique a la fin qui consomme des piles

Ah oui car c'est une panne qui revient alors ?

Bonjour, je me suis inscrite exprés pour te poser une question :
Quand tu dis la référence du condo : 0.17uf 50v c'est 0.1 ? car je ne trouve aucun de 0.17
Merci

salut mariozelda et bienvenue sur Darius !

pour ce qui est du condo a 0.17 il y en a pas, j'ai du me tromper en tapant le texte, regarde sur le plan plus bas il n'y en a pas !

merci je vais rectifier ça

voila c'est ça exactement !

je les sépares pour le plan !

47 x 2
100 x 3

10 x 2

100 x 2
22 x 1
4.7 x 1
68 x 1
0.47 x 2
10 x 1
33 x 1

Ok très bien =) merci de ta réponse rapide ! au passage très bon tuto !
Je vais essayer quand j'aurai les condo, merci !

Salut,

C'est du boulot mais c'est faisable.

tout a fait playgame ! ^^

j'ai mis plus de temps a faire ce tuto qu'a réparer ma GameGear c'est dire! le plus dur c'est de ce lancer ^^

par ce que au fond de nous on se dit "ça va me prendre une plombe a faire ça !" alors que non, si tu a les compos sous la main ça va très vite !

Et quand on a un bon tuto comme pod nous a fait que dire de plus.

Bonsoir, sur ton tuto tu remplaces les condos par des condos de 16v, je voudrais savoir si je dois prendre des 16v ou prendre le voltage des condos d'origine.

Je remercie d'avance toute personne qui me répondra

Salut,

Il te faut des condos avec un voltage identique ou supérieur si ça peut t'aider.

Pod, super tuto.
ça me motive pour me mettre au fer à souder
J'ai 4 game gear récupérées en vide grenier plus celle que j'avais gamin et aucune ne fonctionne correctement!

@sasa1211 : oui identique ou légèrement au dessus c'est pas très grave ^^


mais oui pitifuret !! tu va voir ça va vite une fois commencer ! ^^

Il me semble bien que la tension indiquée sur un condo est une tension maximale admissible par le condo. Cela signifie que tu pourrais même mettre des condos sur lesquels il est écrit 220v, il aurait le même effet car un condo fonctionne avec une variation de tension

Salut,

Bon avant je n'avais pas eu à me poser la question car on m'avait envoyé des
kits de condos sauf là Protobug veut en prendre dans une boutique sauf que qu'
on s'est aperçu qu'il n'y avait pas le voltage pour tous les condos.

Je sais que même si le voltage est supérieur ce n'est pas grave mais il nous
faudrait tout de même un voltage de base.

Qui pourrait nous les donner stp ?

Merci.

Regarde les photos de pod (photos avant remplacement), c'est tout marqué sur les condos : pour la plupart 4V ou 6,3V, sauf un à 35V et un à 50V.

Après, tu peux effectivement remplacer par plus élevé en tension nominale, mais souvent l'encombrement augment avec, donc ne prends pas trop gros (genre pas plus de 10 ou 16V pour les condos remplaçant les 4 et 6,3V, et bien sûr au moins 35 et 50 V pour les deux exceptions).

a ben voila il ma devancer le tatouille! j'allais le dire, regarde les photos d'avant les changement !

mais je vais rectifier et écrire le voltage ^^

////////////////////////////////

EDIT : voltage / rectifier

Salut,

Merci c'est ce que je pensais faire mais qui à ce que ça ameliore le tuto,
c'est pour ça que j'ai aussi soulevé la question.

Donc là je viens de regarder à nouveau le tuto, c'est impeccable, il y aura
peut-être moins de question. Ça ne remettait pas en cause que c'était un
super tuto. Donc encore un grand merci à pod.

Et c'est ensemble que parfois on fait évoluer les choses.

oui oui mais tu a bien fait , d’ailleurs si tu regarde bien les premiers j'ai écrit le voltage et après je pense que j'ai du oublier ! ^^

Tu sais un oubli c'est humain.

Moi je n'ai qu'un grand merci à te dire. Je ne ferai pas si bien. Donc respect.

Salut Pod, je suis en train de voir pour proposer des kits à darius qui les commercialiserait un peu de le même manière que les kits RGB N64.

Et j'ai une question, en regardant les photos, je ne vois que 5 condos de 100µF à remplacer (3 sur la partie audio et 2 sur la carte mère), or tu indique qu'il y en aurait 3+5, est-ce qu'il y en a aussi de l'autre côté de la carte mère qui n'ont pas été photographiés ? Ou est-ce une erreur, et c'est 5 en tout (3+2) ?

non il n'y a rien derrière tatouille j'ai du me tromper !

je vais rectifier merci !

EDIT: oui ça fait 5 x 100uf son et alim en tout pour tout !

bien ça le kit bien vu ! sur le net il les fonds chère je trouve !

Une petite précision, découverte en furetant sur le net, la GG est une version récente, une version plus ancienne disposait d'une carte mère différente, avec un condo de 10µF en plus.

Voici un lien où on voit les deux. http://www.sudretroelectro.org/reparations/guides/cap-kit-gg/

Je vais donc préparer des kits avec un condo de plus que ce qu'il faut dans la tienne, comme ça ça pourra convenir à tout le monde (au pire il restera un condo à certains personnes).

Après, tu pourrais peu-être préciser cette différence entre les deux versions dans le post 1, qu'en pense-tu ?

mais je les fait ! non ?!! ou j'ai oublier ?!

ben oui tatouille je le dit en première ligne pis a la fin ! ^^
